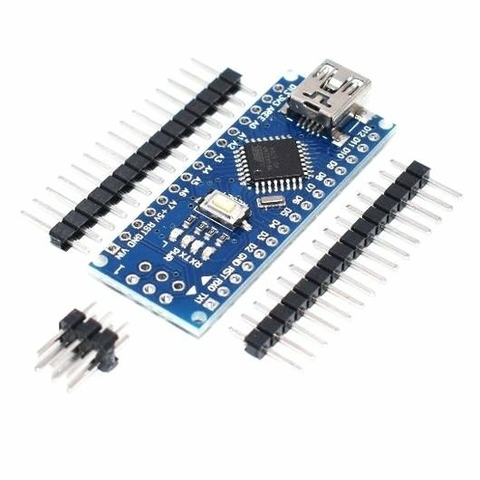

"Nano V3 Sem Cabo USB 5V Compatível Com Arduino", é uma placa multilayer de 4 camadas, sendo uma camada para alimentação, outra para o comum (GND. ou "terra"), os demais layers ou camadas são para os sinais.
A placa pode ser conectada diretamente no protoboard através das barras de pinos.
A comunicação é realizada pelo conector miniUSB.
Especificações técnicas
- Microcontrolador......: ATmega328P-AU MCU
- Tensão de operação: 5V
- Tensão de Entrada...: 7-12V
- Portas Digitais...........: 14, sendo que 6 delas podem ser usadas como PWM
- Portas PWM...............: 6 (D3, D5, D6, D9, D10, D11)
- Portas Analógicas.....: 8 (A0 a A7)
- Porta serial..................: 1
- Corrente Pinos I/O......: 40mA
- Memória Flash............: 32KB (2KB usado no bootloader)
- SRAM...........................: 2KB
- EEPROM.....................: 1KB
- Clock............................: 16MHz
- Dimensões..................: 45 x 18mm
Obs: É necesário baixar o driver para comunicação entre o PC e o módulo, veja o link na aba "datasheet"
